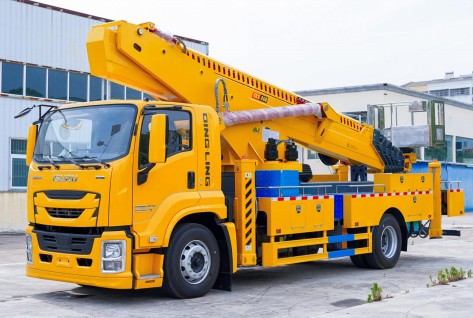

整車外形圖：



配置說明及主要組成配置：
五十鈴45米黃牌高空作業車主要組成配置
底盤：慶鈴五十鈴QL1180JQFRCY，二類底盤。
發動機：4HK1-TCG60，205馬力發動機, 國V,排放標準。
變速箱：五十鈴MLD六檔
駕駛室配置：新款五十鈴4X級縮小版VC61級別駕駛室, 冷暖空調, 方向助力,  中控鎖, 電動門窗, 多功能方向盤, 多功能液晶儀表, 帶ABS, 斷氣剎。
圍欄及走臺板：不銹鋼圍欄, 鋁合金防滑走臺板
取力系統：氣動取力

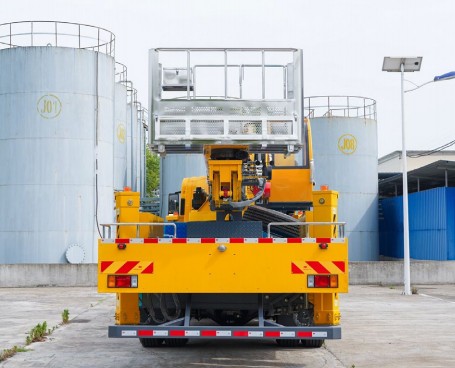

工作平臺：1600×700×1000mm (吊籃尺寸可按客戶要求定制)
臂架形式：七節十六邊形同步伸縮臂
回轉裝置：360。連續回轉
支腿：前V后V型三節支腿, 單獨可調, 可同步伸縮
操作：轉臺固定操作, 無線遙控盒操作, 下車液壓手柄操作, 設有電 動應急泵,整車可實現全液壓電動應急操作。
控制系統：瑞雅特自研發高空車控制系統, 穩定性強
調平系統：液壓自動調平
伸鏈力平衡：伸繩設置平衡機構, 保證左右鋼絲繩受力均衡。

基本功能及安全配置：

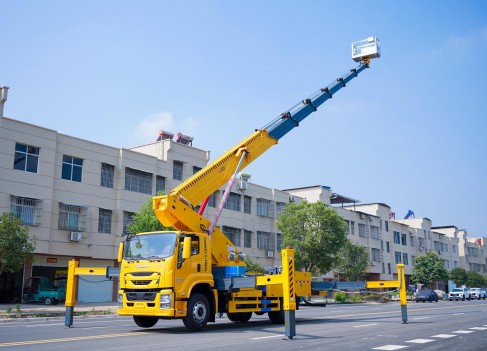

五十鈴45米高空作業車基本功能安全配置: 作業車能實現平臺載荷200kg, 最大作業高 度45m、最大作業幅度27m的高空作業, 臂架變幅角度范圍為-18。~80。, 工作平臺液 壓自動調平。
支腿軟腿檢測：實時檢測支腿受力狀態, 一旦檢測到有支腿松動報警限動。
上下車自動互鎖裝置：自動實現上下車互鎖, 防止上下車同時操作, 實現安全保護。
應急電動液壓泵：當?shù)妆P發動機或液壓主泵發生故障時, 將工作人員送回到地面。
緊急停止裝置：三處緊急停止裝置, 確保緊急情況停止所有操作。
自動限幅：保證整車在安全的作業范圍內作業
整車水平狀態測試儀：可檢測整車橫向、縱向兩個方向傾斜狀態。
發動機點火熄火：轉臺和遙控盒均可對發動機進行點火、熄火控制。
復合動作：可以同時做組合運動,如平臺回轉、轉臺回轉、臂架的變幅 和伸縮
斷鏈保護裝置：伸繩設置平衡機構, 保證左右鋼絲繩受力均衡。
電應急操作功能：緊急情況下, 恢復車輛動作, 保證車在危險工況時可以將人 員安全送回地面。

主要特點簡介：
五十鈴45米高空作業車是湖北瑞雅特汽車有限公司的最新產品, 集多種功能于一身, 參數、性能領先國內同級別產品。其主要特點有:
1、黃牌車經典延續
該款高空作業車為黃牌45米, 其延續了瑞雅特黃牌32米、34米的經典, 在此基礎上打 造的又一款經典黃牌產品。
整車行駛通過性好, 滿足上黃牌的一款輕型伸縮臂產品。
該車配置 1.6 米不銹鋼工作平臺 (可根據客戶要求選裝2米折疊工作籃) , 空間大 且耐腐蝕性能好, 方便客戶使用。

該車采用分區作業型式, 滿足客戶的不同作業需求, 保證客戶的使用安全。
2、外觀簡潔時尚、高端大氣
產品造型以輕、快為主要的視覺導向, 全新的臂架樣式, 臂截面采用歐洲最先進的 設計理念, 和制造工藝, 臂架及轉臺采用外折多邊形結構, 臂架采用高強度鋼材, 安全 系數高。剛度好, 穩定性強。
開放式下車設計能方便底盤的各種維護保養, 上車伸縮系統 (鋼絲繩系統) 、專用 管路輸送系統全為內置式, 不僅使整車外觀整潔、美觀大方, 而且能有效減少上述機構 長期日曬雨淋, 減少工作中的意外刮擦, 延長車輛使用壽命。
整車上下結構, 造型整體飽滿, 比例協調, 色彩以工程黃為主, 整潔大方, 下車采用 不銹鋼小圍欄和側防護, 結合鋁合金平臺, 整車更顯高端時尚大氣。
3、工作性能好、作業區域大
本車采用七節十六邊形伸縮臂同步伸縮, 動作簡捷, 容易操作, 執行動作迅速, 作業范 圍大; 工作平臺后置,  人員上下方便。


4、獨特新穎的臂架結構
相比國內其他廠家的同級別黃牌相比, 我們具有以下獨特的特點:
(1)  臂架采用十六邊形折彎設計和加工工藝, 特別是各節臂下槽鋼的折彎, 經過充 分的理論分析和十萬次的疲勞試驗, 不同的臂架不同的折彎數量, 確保臂架變形少,  強 度高、運動平穩性好、安全性高。

(2)  臂架采用高強度鋼板, 有效的保證作業安全。
5、可靠性、安全性
(1)整車專用管路輸送系統所用拖鏈均為進口品牌, 可靠性高。
(2)產品研發過程中采用對所有結構安全校核、穩定性分析、可靠性驗證等方法,  在 作業范圍內, 能使產品穩定性能可靠; 出廠前除額載試驗外, 還進行過標定載荷的 1.25 倍系數 動載、1.5 倍系數靜載試驗。所有關鍵結構件經過幾萬次的疲勞循環試驗, 且經過破壞性試驗, 保證設備的安全可靠。
(3)安全裝置齊全, 包括油缸止回縮裝置、支腿止回縮裝置、上下車互鎖裝置、緊 急停止裝置、軟腿保護裝置、極限減速、應急手動操作等安全保護系統, 確保高空作業安全。
(4)該車配置齊全, 包括高檔擋泥板、下車操作箱等。
(5) 關鍵結構件全部采用低合金高強度鋼焊接而成, 強度大, 重量輕, 經過多種試驗 充分驗證, 保證結構、電氣、液壓精準匹配。主要控制元器件和關鍵傳輸件全部采用國際知名 品牌, 質量穩定可靠性高。

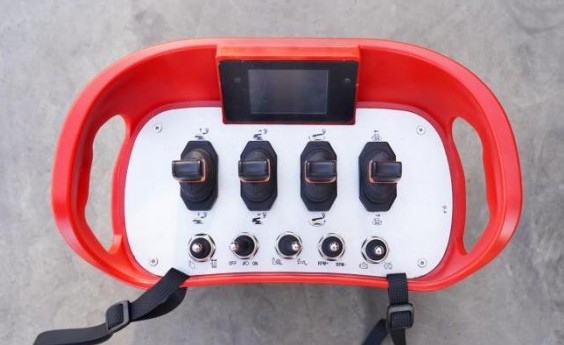

6、無線遙控, 單手操作舒適、方便
無線遙控技術, 確保操作者在狹小的作業環境中, 操作靈活方便, 消除盲區, 工作視野 更佳, 另外避免操作人員忍受嚴寒酷熱天氣, 可以選在適宜的的地點完成操作; 單手可以完 成全部主動作操作。

7、動作迅速并可實現復合動作
支腿收放速度有兩種可選, 高速時收放總時間小于 70 秒, 臂架伸縮變幅速度快且 可同步實現轉臺回轉、臂架變幅、臂架伸縮及平臺回轉動作, 提高作業效率。
8、工作平穩
(1)啟動停止加緩沖控制, 降低動作的沖擊性;
(2)采用比例換向閥控制支腿伸縮, 流量可控;
(3)臂架各動作均采用平衡閥用于控制動作的起停, 保證啟停動作 時的穩定性;
(4)采用負載敏感型比例多路閥, 流量與速度合理匹配;
(5)合理布置鉸點, 臂架變幅無壓力突變, 壓力均勻變化, 動作平穩。
9、人機工程好, 提高安全性和舒適性

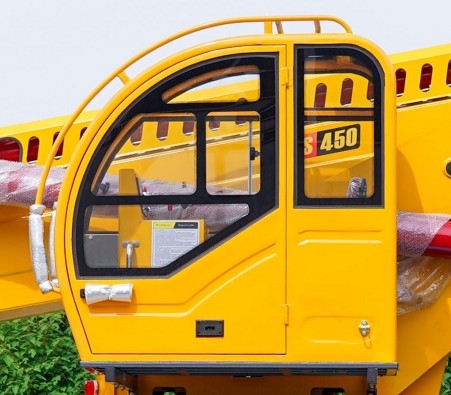

(1) 轉臺操作處設置隨轉臺旋轉的座椅和腳踏板, 使工作人員操作更舒適, 降低工 作人員長時間工作的疲勞程度。

(2)轉臺控制箱界面色彩搭配符合人體視覺感官, 降低視覺疲勞, 提高了安全性和 舒適性。操作界面圖形與文字結合, 簡單易懂, 減少誤操作, 提高了安全性和舒適性。

(3)下車操作箱高度符合操作者操作高度習慣, 操作箱內裝有水平儀, 操作標識簡 單清晰。

(4)車體右側配備大工具箱, 方便客戶存放隨車工具。
